Máy siêu âm mối hàn 3D NovaScan L3 – Doppler

Mã sản phẩm: SKU00451

Hãng:
Tình trạng: Còn hàng

Máy siêu âm mối hàn 3D NovaScan L3 là thiết bị kiểm tra không phá hủy (NDT) do hãng Doppler – Trung Quốc sản xuất, tích hợp 4 công nghệ kiểm tra siêu âm hiện đại gồm PA, UT, FMC-TFM và TOFD. Thiết bị hỗ trợ phát hiện, định vị và đánh giá khuyết tật bên trong mối hàn, đồng thời cung cấp các chế độ hiển thị hình ảnh phục vụ phân tích dữ liệu kiểm tra.

Đặc biệt, NovaScan L3 hỗ trợ chế độ hiển thị 3D, kết hợp cùng công nghệ siêu âm mảng pha và hội tụ toàn phần TFM, giúp người dùng quan sát dữ liệu kiểm tra trực quan hơn. Với thiết kế nhỏ gọn, màn hình độ phân giải cao và khả năng xuất báo cáo linh hoạt, máy phù hợp cho công tác kiểm tra chất lượng mối hàn trong các ngành cơ khí chế tạo, dầu khí, năng lượng, đóng tàu và xây dựng.

Chi tiết
Bình luận
Tài liệu

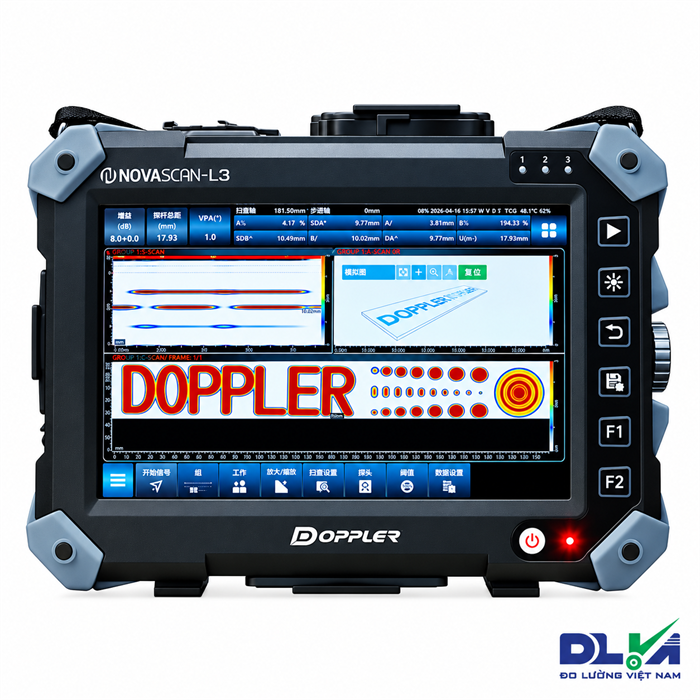

Máy siêu âm mối hàn 3D NovaScan L3 – Doppler

1. Ưu điểm nổi bật của máy siêu âm mối hàn 3D NovaScan L3

Hiển thị dữ liệu kiểm tra 3D: Hỗ trợ chế độ hiển thị 3D, giúp trực quan hóa dữ liệu siêu âm và hỗ trợ phân tích đặc điểm khuyết tật.
Tích hợp 4 phương pháp kiểm tra: Bao gồm PA, UT, FMC-TFM và TOFD, đáp ứng nhiều yêu cầu kiểm tra mối hàn và vật liệu.
Hỗ trợ phát hiện khuyết tật mối hàn: Giúp xác định vị trí và đánh giá các bất liên tục bên trong vật liệu theo phương pháp kiểm tra được lựa chọn.
Công nghệ siêu âm mảng pha PA: Cho phép điều khiển chùm tia điện tử, hỗ trợ quét kiểm tra và hiển thị dữ liệu theo nhiều chế độ.
Phân tích hình ảnh TFM: Hỗ trợ tái tạo hình ảnh siêu âm bằng phương pháp hội tụ toàn phần, phục vụ việc đánh giá khuyết tật.
Tốc độ kiểm tra cao: Tần số lặp xung PA tối đa 20 kHz, hỗ trợ nâng cao hiệu suất thu thập dữ liệu.
Màn hình lớn, độ phân giải cao: Màn hình 10,1 inch, độ phân giải 1920 × 1200 pixel, thuận tiện quan sát tín hiệu và hình ảnh kiểm tra.
Thiết kế cơ động: Trọng lượng 2,7 kg chưa bao gồm pin, phù hợp làm việc tại công trường và các vị trí khó tiếp cận.
Xuất báo cáo thuận tiện: Hỗ trợ định dạng Word, PDF và Excel để lưu trữ, tổng hợp kết quả kiểm tra.
Pin thay nóng: Thời gian vận hành khoảng 4 giờ mỗi pin theo công bố của nhà sản xuất.

2. Ứng dụng của máy siêu âm mối hàn 3D NovaScan L3

Máy NovaScan L3 được thiết kế phục vụ các công việc kiểm tra không phá hủy trong nhiều lĩnh vực công nghiệp:

Kiểm tra mối hàn 3D: Hỗ trợ quan sát và phân tích dữ liệu siêu âm theo chế độ hiển thị 3D, kết hợp các phương pháp kiểm tra phù hợp.
Phát hiện khuyết tật mối hàn: Hỗ trợ kiểm tra các dạng bất liên tục như nứt, thiếu liên kết, thiếu ngấu và các khuyết tật khác tùy điều kiện kiểm tra.
Kiểm tra kết cấu thép: Ứng dụng trong kiểm tra chất lượng mối hàn của kết cấu thép, cầu thép, bồn chứa và đường ống.
Ngành dầu khí và năng lượng: Phục vụ kiểm tra mối hàn đường ống, thiết bị áp lực và các kết cấu công nghiệp.
Ngành cơ khí chế tạo và đóng tàu: Hỗ trợ kiểm tra chất lượng liên kết hàn và đánh giá tình trạng vật liệu.
Đo chiều dày vật liệu: Hỗ trợ đo chiều dày bằng phương pháp siêu âm thông thường UT khi sử dụng cấu hình phù hợp.

3. Thông số kỹ thuật máy siêu âm mối hàn 3D NovaScan L3

Thông số	Giá trị
Model	NovaScan L3
Hãng sản xuất	Doppler
Xuất xứ	Trung Quốc
Phương pháp kiểm tra	PA, UT, FMC-TFM, TOFD

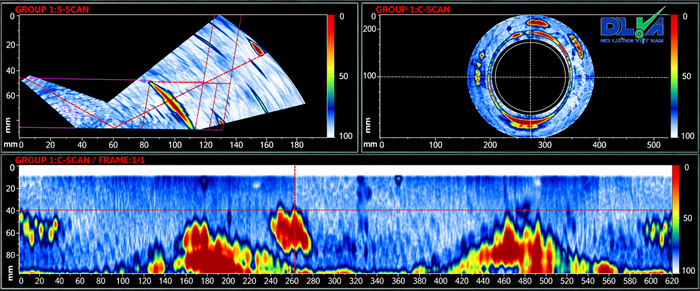

Chế độ hiển thị	A/B/S/D/C, TFM, 3D, TopC, Strip-scan
Cấu hình PA	32/64PR hoặc 16/64PR
Điện áp xung PA	10–100 V, bước điều chỉnh 1 V
Điện áp xung UT	100 V / 200 V / 400 V
Tần số lặp xung PA	Tối đa 20 kHz
Tần số lặp xung UT	Tối đa 10 kHz
Dải tần hoạt động	0,5–20 MHz
Dải khuếch đại	0–120 dB
Tốc độ lấy mẫu	100 MHz
Độ phân giải ADC	PA: 16 bit; UT: 14 bit
Số điểm hội tụ	Tối đa 1.024
Chế độ quét PA	Sector, Linear, Compound, Full Focus
Kết nối	Ethernet 1 Gbps
Màn hình	10,1 inch, 1920 × 1200 pixel
Pin	Lithium-ion, 10,8 V, 97,2 Wh
Thời gian hoạt động	Khoảng 4 giờ/pin
Kích thước	302 × 228 × 96 mm
Trọng lượng	2,7 kg không pin; 3,2 kg kèm một pin
Nhiệt độ làm việc	-10°C đến 45°C
Định dạng báo cáo	Word, PDF, Excel

4. Các công nghệ kiểm tra siêu âm tích hợp

NovaScan L3 kết hợp các phương pháp kiểm tra siêu âm nhằm đáp ứng yêu cầu đánh giá chất lượng mối hàn và vật liệu:

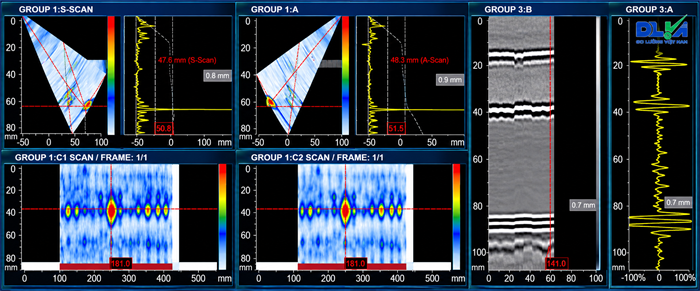

PA – Siêu âm mảng pha: Điều khiển chùm tia siêu âm điện tử để quét vùng kiểm tra, hỗ trợ xác định vị trí và đánh giá khuyết tật.
UT – Siêu âm thông thường: Phương pháp phổ biến để phát hiện khuyết tật bên trong vật liệu và đo chiều dày.

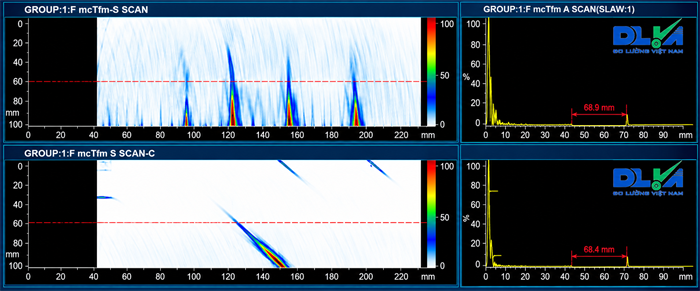

FMC-TFM – Thu thập ma trận đầy đủ và hội tụ toàn phần: Hỗ trợ tái tạo hình ảnh siêu âm, giúp phân tích dữ liệu và đặc điểm phản xạ từ khuyết tật.
TOFD – Nhiễu xạ thời gian bay: Sử dụng tín hiệu nhiễu xạ để hỗ trợ phát hiện và đánh giá kích thước khuyết tật, đặc biệt trong kiểm tra mối hàn.

Sự kết hợp giữa các công nghệ này và chế độ hiển thị 3D giúp tăng khả năng quan sát dữ liệu kiểm tra. Kết quả đánh giá cuối cùng cần được thực hiện theo quy trình, tiêu chuẩn áp dụng và năng lực của nhân viên kiểm tra không phá hủy.

5. Địa chỉ cung cấp máy siêu âm mối hàn 3D NovaScan L3

Công ty Cổ phần Thiết bị và Đo lường Việt Nam (DLVN) cung cấp các giải pháp thiết bị đo lường, kiểm định và kiểm tra chất lượng phục vụ phòng thí nghiệm, công trình xây dựng và các ngành công nghiệp.

Khi lựa chọn máy siêu âm mối hàn 3D NovaScan L3, khách hàng có thể liên hệ DLVN để được tư vấn về cấu hình thiết bị, đầu dò siêu âm, phương pháp kiểm tra và khả năng đáp ứng yêu cầu kỹ thuật thực tế.
